مخزن قیر حرارتی افقی روغن حرارتی

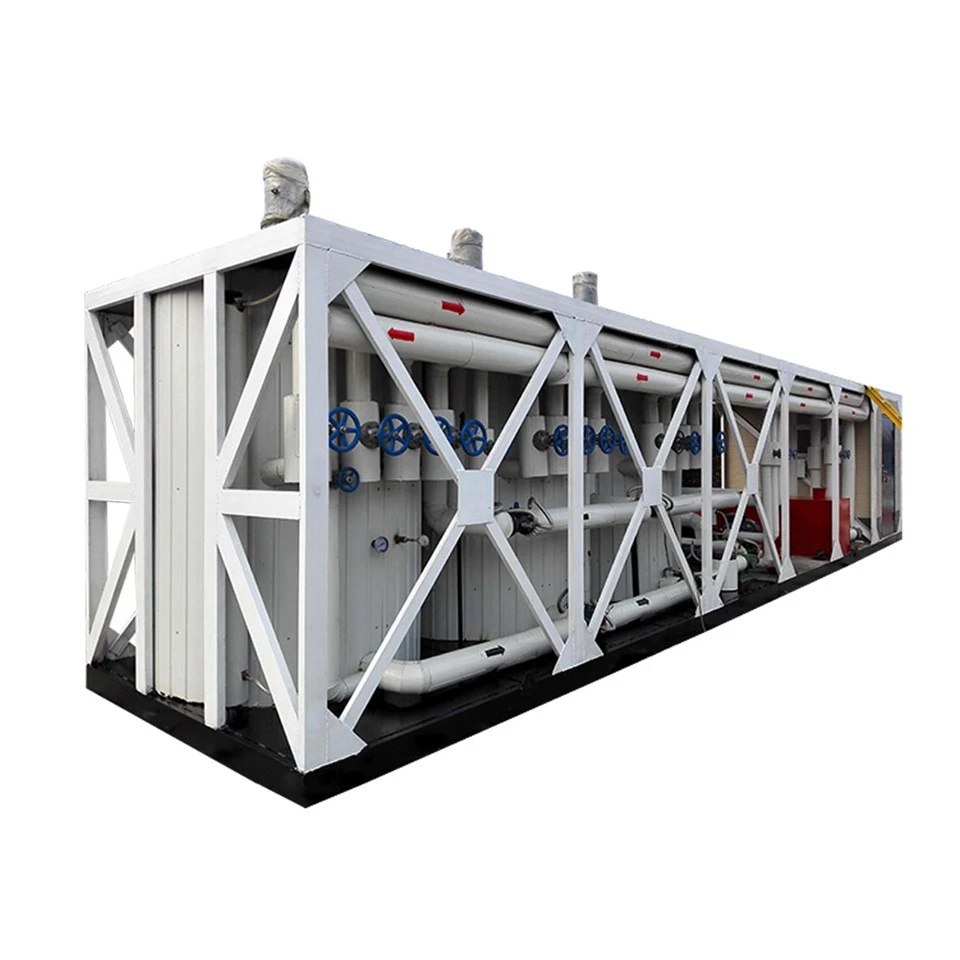

یک مخزن قیر حرارتی افقی با روغن حرارتی، قیر روسازی را در دمای کنترل شده برای تولید آسفالت و جابجایی قیر ذخیره می کند. یک سیستم روغن حرارتی خارجی روغن انتقال حرارت را از طریق کویل های داخلی به گردش در می آورد و مواد ذخیره شده را بدون تماس مستقیم با شعله گرم می کند.
گرمایش غیر مستقیم با روغن حرارتی
کویل های گرمایش داخلی گرما را به قیر انتقال می دهند. طرح کویل، مساحت سطح گرمایش و شرایط گردش روغن با توجه به وظیفه گرمایش مورد نیاز انتخاب می شوند.
ذخیره سازی عایق
عایق پشم معدنی و روکش فلزی محافظ به کاهش اتلاف حرارت در حین ذخیره سازی کمک می کند. ضخامت عایق و مواد روکش را می توان با توجه به شرایط محیطی و الزامات پروژه مشخص کرد.
نصب افقی
پیکربندی افقی مناسب مکان هایی است که ارتفاع نصب، دسترسی و چیدمان تجهیزات بر انتخاب مخزن تأثیر می گذارد. بارهای فونداسیون، ترتیبات بالابر و فاصله نصب نیاز به بررسی خاص پروژه دارند.
ادغام گیاهان
اتصالات روغن حرارتی، خروجی های قیر، ابزارهای دما و رابط های کنترل را می توان به گونه ای پیکربندی کرد که با سیستم گرمایش موجود و طرح لوله کشی کارخانه مطابقت داشته باشد.

مقادیر زیر محدوده مرجع اولیه هستند. مشخصات نهایی به طراحی تایید شده، شرایط عملیاتی و مقررات قابل اجرا بستگی دارد.

ملاحظات کلیدی طراحی
ظرفیت قابل استفاده
ظرفیت اسمی و حجم ذخیره سازی قابل استفاده باید به طور جداگانه مشخص شود که امکان انبساط حرارتی، سطح مایع کارکرد و فضای آزاد مورد نیاز را فراهم کند.
وظیفه گرمایش
ظرفیت گرمایش به حجم ذخیره سازی، دمای اولیه و هدف، زمان گرمایش مورد نیاز، شرایط روغن حرارتی، طراحی سیم پیچ و دمای محیط بستگی دارد.
نصب و حمل و نقل
ابعاد کلی، وزن عملیاتی، بارهای پایه، نقاط بالابر و پاکت حمل و نقل باید در نقشه آرایش عمومی (GA) تایید شود.

کویل های گرمایش داخلی
ابعاد کویل، مشخصات لوله، چیدمان و مساحت سطح گرمایش باید بر اساس وظیفه حرارتی مورد نیاز و شرایط مدار روغن حرارتی تعیین شود.
عایق و روکش
ضخامت عایق و مواد روکش را می توان با توجه به قرار گرفتن در معرض فضای باز، دمای محیط، دسترسی تعمیر و نگهداری و مشخصات پروژه انتخاب کرد.
مانیتورینگ و کنترل دما
سنج های محلی، سنسورهای دما، آلارم های دمای بالا و پایین و رابط های کنترل پنل را می توان با توجه به عملکردهای نظارت و اتوماسیون مورد نیاز مشخص کرد.
اتصالات انتقال قیر
ورودی، خروجی، زهکشی، دریچه و سایر اتصالات فرآیند باید بر اساس ترتیب لوله کشی کارخانه و الزامات عملیاتی قرار گیرند.
تجهیزات اختیاری
واحدهای گرمایش روغن حرارتی، پمپ‌های انتقال قیر، مجموعه‌های شیر، سکوهای دسترسی و پانل‌های کنترل ممکن است پس از بررسی فنی در محدوده عرضه قرار گیرند.

الزامات بازرسی و آزمایش باید در طرح کیفیت پروژه تعریف شده و با کد ساخت و سفارش خرید قابل اجرا مطابقت داشته باشد.
تأیید مواد
نمرات مواد و اسناد قابل ردیابی باید قبل از تولید توافق شود. EN 10204 نوع 3.1 گواهی مواد را می توان برای مواد قابل اجرا در صورت نیاز مشخص کرد.
بازرسی جوش
رویه‌های جوشکاری، صلاحیت‌های جوشکار، بازرسی بصری و آزمایش‌های غیر مخرب قابل اجرا (NDT) باید از برنامه بازرسی مصوب و کد حاکم پیروی کنند.
تست کویل گرمایشی
مدار روغن حرارتی داخلی باید با استفاده از روش مشخص شده، فشار تست و معیارهای پذیرش تعیین شده توسط طراحی تایید شده و الزامات قابل اجرا، بازرسی و آزمایش فشار شود.
بازرسی ابعاد و پوشش
ابعاد مخزن، موقعیت نازل، وضعیت پوشش خارجی و ضخامت پوشش باید با نقشه های تایید شده و مشخصات پروژه بررسی شود.
مستندات کیفیت
بسته اسناد توافق شده ممکن است شامل گواهی مواد، سوابق جوشکاری و NDT، گزارش تست فشار، سوابق بازرسی پوشش، نقشه های تایید شده و دستورالعمل های بهره برداری و نگهداری باشد.

کارخانه های اختلاط آسفالت
ذخیره سازی قیر گرم شده در بالادست سیستم های انتقال و اختلاط کارخانه را فراهم می کند. ظرفیت مورد نیاز به تقاضای تولید، فرکانس تحویل و برنامه های عملیاتی بستگی دارد.
پروژه های راهسازی
از ذخیره سازی قیر گرم در محل های پروژه که تجهیزات ثابت یا قابل جابجایی مورد نیاز است پشتیبانی می کند. مناسب بودن حمل و نقل به ابعاد مخزن، وزن و ترتیبات بلند کردن بستگی دارد.
پایانه ها و انبارهای قیر
چندین مخزن را می توان در یک سیستم ذخیره سازی فله با لوله های گرمایش و انتقال روغن حرارتی مشترک، مشروط به طراحی فرآیند، ادغام کرد.
حمل و نقل قیر اصلاح شده با پلیمر (PMB).
برنامه های کاربردی PMB قبل از نهایی شدن پیکربندی مخزن نیاز به در نظر گرفتن فرمول بایندر، دمای ذخیره سازی، مدت زمان ذخیره سازی و الزامات گردش یا هم زدن دارند.

اطلاعات زیر را برای پشتیبانی از ارزیابی فنی، آماده سازی نقشه GA و نقل قول ارائه کنید.
الزامات ذخیره سازی
ظرفیت اسمی و قابل استفاده مورد نیاز، عیار قیر، مصرف مورد انتظار و دمای ذخیره سازی مورد نظر.
شرایط گرمایش
دمای عرضه و برگشت روغن حرارتی، ظرفیت گرمایشی موجود، دمای اولیه قیر و زمان گرمایش مورد نیاز.
سایت و نصب
محل پروژه، محدوده دمای محیط، نصب در فضای داخلی یا خارجی، فضای فونداسیون موجود، شرایط دسترسی و محدودیت های حمل و نقل.
اتصالات و کنترل ها
اندازه نازل مورد نیاز، استانداردهای فلنج، آرایش لوله‌ها، ابزار دما، عملکردهای هشدار، منبع تغذیه و رابط‌های سیستم کنترل.
الزامات طراحی و بازرسی
کد ساخت و ساز قابل اجرا، مقررات بازار مقصد، گواهی مواد، بازرسی جوش، محدوده NDT و اسناد تست.
محدوده تامین و تحویل
فقط مخزن یا بسته کامل شامل پمپ ها، شیرها، تجهیزات گرمایشی و کنترل ها. بندر مقصد؛ ترتیبات تخلیه؛ و ابعاد تحویل مورد نیاز
نقشه ها، نمودارهای جریان فرآیند، مشخصات تجهیزات موجود و الزامات فنی پروژه را می توان قبل از پیکربندی نهایی و قیمت گذاری برای بررسی مهندسی ارسال کرد.

ظرفیت ذخیره سازی، درجه قیر، شرایط گرمایش و الزامات پروژه را برای درخواست بررسی اولیه پیکربندی و قیمت گذاری ارسال کنید.
وظیفه گرمایش نهایی، ابعاد مخزن، طرح اتصال، محدوده بازرسی و ترتیبات حمل و نقل باید قبل از سفارش تأیید شود.
